Revamping di Centrali Fire Gas

Revamping di Centrali Fire Gas

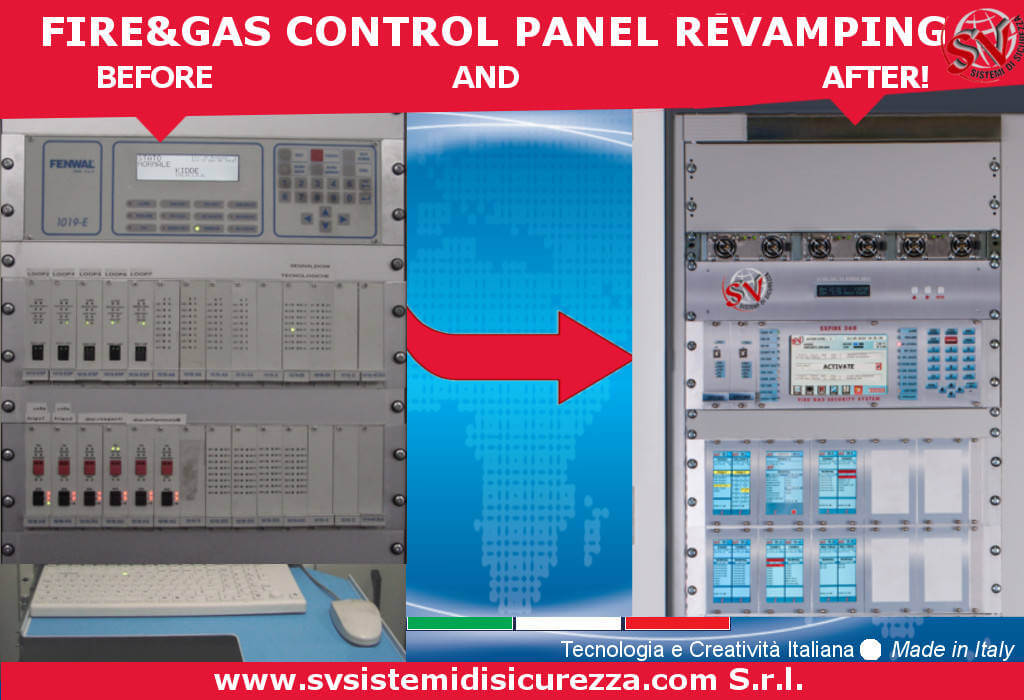

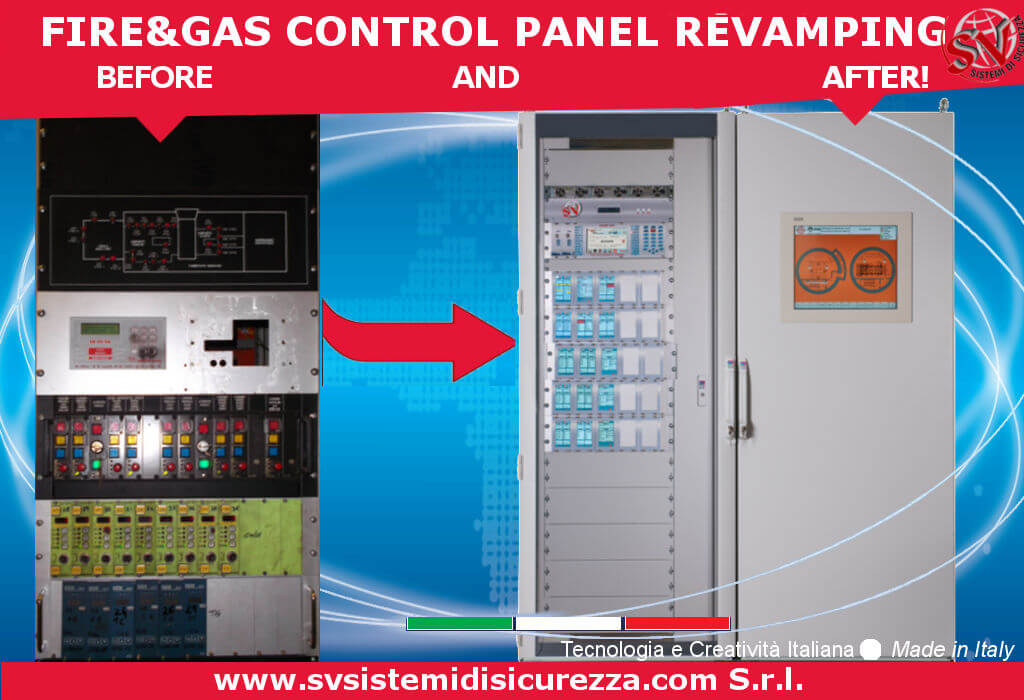

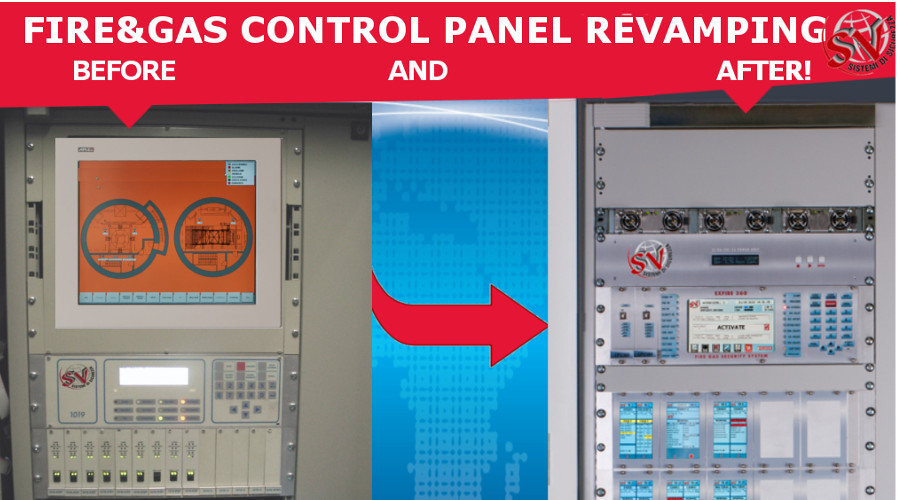

FIRE GAS CONTROL PANEL REVAMPING

Solutions of excellence all Italian!

Presentiamo i principali servizi di Revamping con la centrale EXFIRE360 per sistemi Fire-Gas e Spegnimento, soluzioni uniche centralizzate in Italia all’estero ,armadi speciali con complessi circuiti elettronici per soddisfare le esigenze del cliente completi di  ingegneria, sistemi di progettazione, conversione software, logici causa effetti, assemblaggio start up in campo dal cliente!

  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas
  • Revamping di Centrali Fire Gas

STANDARD REQUIREMENTS FOR REVAMPING FIRE GAS

Le funzioni fondamentali di un sistema di rivelazione e di comando estinzione incendio ricadono nell’ambito della normativa europea EN 54-1; Questa delinea, in maniera chiara, lo scambio di informazioni tra le funzioni e le normative di riferimento per ciascuna di esse (sotto riportate). Fondamentali sono i requisiti opzionali, spesso nei certificati rilasciati dagli Enti di competenza “Certificazione di Prodotto” vengono evidenziati i limiti dei costruttori con pochi requisiti (spesso è per RISPARMIARE).

Per capire il concetto basta considerare che:

–      La norma EN54-2 prevede 12 requisiti opzionali, ma NON OBBLIGATORI,

–      La norma EN12094-1 prevede 13 requisiti opzionali, ma NON OBBLIGATORI.

–     Per avere il certificato standard del prodotto i requisiti opzionali non servono, SONO SUFFICIENTI quei “pochi” obbligatori che prevede la norma.

Il sistema richiede l’applicazione dei requisiti opzionali della norma EN54-2 e EN12094-1? VERIFICHIAMOLO!

Vale la pena citare che ” la Legge non ammette ignoranza”; bisogna assicurarsi che il sistema antincendio venduto con inserito all’interno centrali di controllo e comando abbia i requisiti opzionali obbligatori per soddisfare i requisiti richiesti dall’applicazione del campo.

Questa affermazione ha una sua particolare valenza, se si considerano i costi dei requisiti opzionali che alcune aziende (fra cui SV Sistemi di Sicurezza) hanno volutamente sostenuto; a causa di questo, avere la certificazione EN54-2 non è esaustiva per soddisfare tutti i requisiti che l’impianto richiama per il Revamping, il cliente deve richiedere la certificazione di prodotto e nel dettaglio i requisiti acquisiti scritti dall’Ente sul certificato, solo allora si potrà capire se il prodotto venduto è idoneo per fare un Revamping.

Per eseguire un Revamping di Centrali Fire Gas, comprensivo di tutte le responsabilità “penali”, sono obbligatori TUTTI i requisiti; Portare a termine il Revamping e non poter consegnare l’idoneo plico documentale e di certificazione al cliente E’ UN ERRORE IMPERDONABILE. Ricordiamoci che questi sistemi servono a prevenire e salvare strutture/persone.

DOWNLOAD ALLEGATO REQUISITI EN54-2 EN12094-1

Negli ultimi 10 anni molte centrali antincendio, di marche diverse, sono state commissionate da vari clienti in tutto il mondo, molti dei quali ora come ora non hanno più assistenza e pezzi di ricambio.

Sv sistemi di sicurezza ha implementato un sistema rodato e certificato per eseguire i Revamping di Centrali Fire Gas su tutte le centrali antincendio di marche diverse.  Oltre ad avere la capacità e la competenza tecnica, SV è in grado di ricreare dall’origine tutta la documentazione necessaria per realizzare l’ingegneria riportando il sistema come era stato progettato.

EN 54-2+A1 (Panel Control and signalaction)
List of optional functions with requirements
7.8 Output to fire alarm devices
7.9 Output to fire alarm routing equipment
7.10 Output to fire protection equipment
7.11 Delay to outputs
7.12 Co-incidence detection
7.13 Alarm counter
8.3 Fault signals from points
8.9 Output to fault warning routing equipment
9.5 Disablement of addressable points
10 Test condition
11 Standardized input/output interface
12.5 CIE contained in more than one enclosure
EN 54-4+A1 +A2 (Device power unit)

EN 12094-1
List of optional functions with requirements
4.17 Delay of extinguishing signal
4.18 Signal representing the flow of extinguishing agent
4.19 Monitoring ofthe status of components
4.20 Emergency hold device
4.22 Initiation of secondary flooding
4.23 Manual only mode
4.24 Triggering signals to equipment within the system
4.25 Extinguishing signals to spare cylinders
4.26 Triggering of equipment outside the system
4.27 Emergency abort device
4.28 Control of release time
4.29 Release of extinguishing agent for selected zones
4.30 Activation of alarm devices with different signals
EN 60079-29-1

ANALISI TECNICA DELLA SOLUZIONE CON EXFIRE360 CENTRALE

Le funzioni di base di un sistema di rilevazione e controllo di fuoco di sistemi automatici di estinzione incendi rientrano nella EN 54-1 norma europea, delinea chiaramente lo scambio di informazioni tra le funzioni e gli standard di riferimento per ciascuno di essi.

Il sistema in oggetto prevede le funzioni mostrate in Figura 1.

Revamping di Centrali Fire Gas

Per ottenere il Certificato devono essere applicate le seguenti attività:

Ingegneria\Progettazione

L’ingegneria consiste nell’elaborazione della documentazione di seguito elencata, a partire dalla base di documenti progettuali aggiornati e forniti dal cliente finale.

·         Fire alarm & detection panel wiring diagrams

·         Fire alarm & detection panel dimensional drawings

 Conversione della programmazione esistente delle centrali 1019

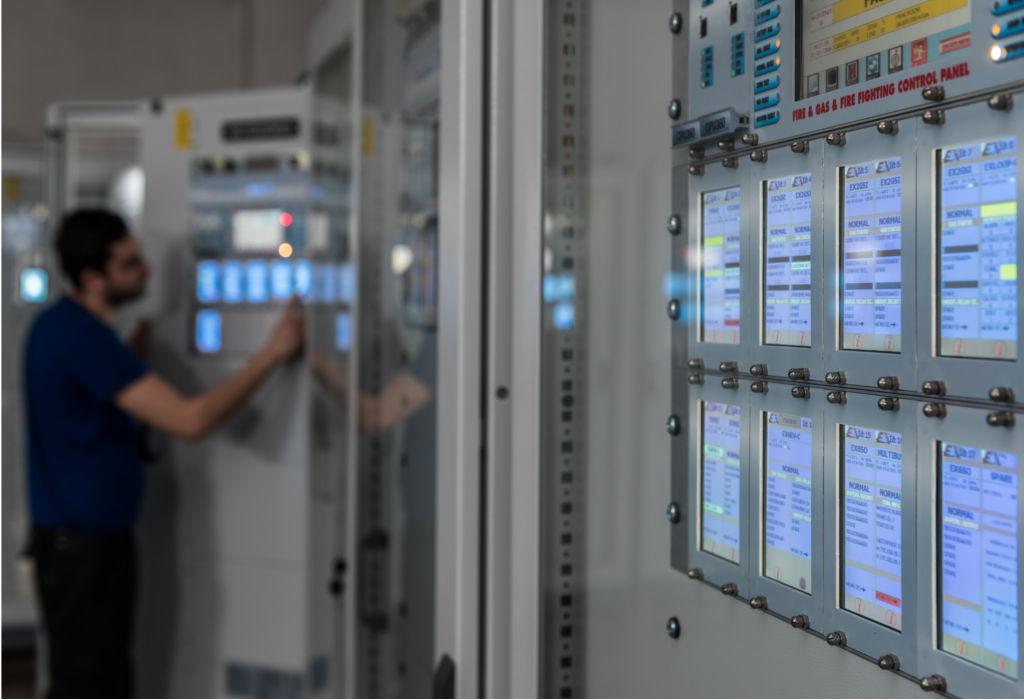

Sulla base della programmazione attualmente in funzione nella centrale antincendio (verificare la disponibilità della stessa da parte del cliente finale) si procederà ad una conversione del software senza modificare in alcun modo i Tag e le logiche esistenti ma limitandosi ad adeguare le tipologie di scheda ed i relativi numeri di ingresso ed uscita. A fine Revamping di Centrali Fire Gas è consigliabile fare un testing generale con i responsabili che seguono le attività antincendio.

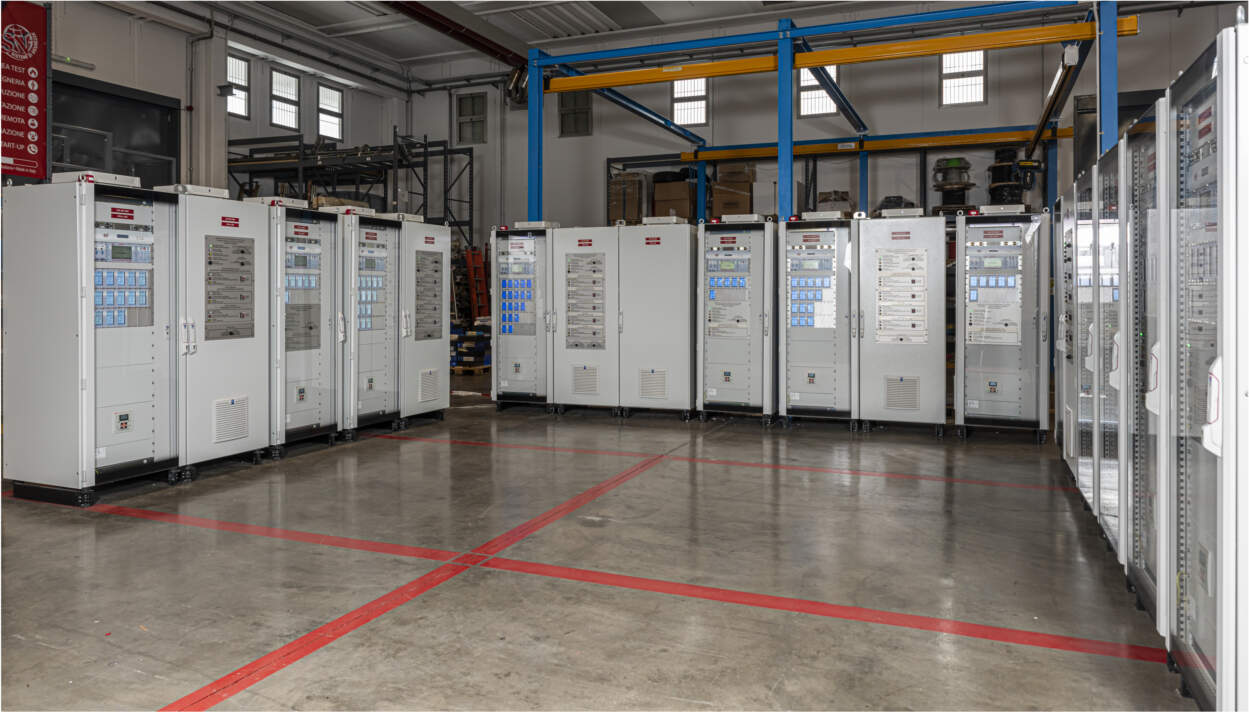

 Preparazione materiale presso i nostri laboratori

Per ottimizzare e minimizzare i tempi di installazione previsti in campo la centrale EXFIRE360 verrà pre-configurata presso i nostri laboratori. Le operazioni principali che saranno effettuate sono le seguenti:

 ·         Assemblaggio del cestello CPU completo di scheda EXBUSCPU e EXMASTERLCD;
·         Caricamento della programmazione precedentemente realizzata nelle CPU
·         Assemblaggio dei cestelli delle schede I/O complete di scheda EXCANBUS e delle schede I/O
·         Assemblaggio dei cestelli dei display scheda completi di scheda EXBUSFR e EXMODLCD;
·         Programmazione di display con grafica e tag basati sulla programmazione precedentemente implementata.

 Assemblaggio e cablaggio della centrale presso cliente finale

Assemblaggio e cablaggio realizzato presso il cliente finale, eseguito da personale specializzato ed attrezzato di SV sistemi di sicurezza.
